Усилитель el34 6sn7 схема
Ламповые УНЧ на трансформаторах ТАН
Лампы для УНЧ. Для выбора выходной лампы для унч часто используют EL34, но в справочных данных для этой лампы не было найдено рекомендации по проценту напряжения на экранной сетке для ультралинейного включения. Тем не менее надо понимать, что ультралинейное включение значительно снижает выходную мощность усилителя относительно приведенных справочных данных для "чистого" двухтактного усиления в режиме класса AB.

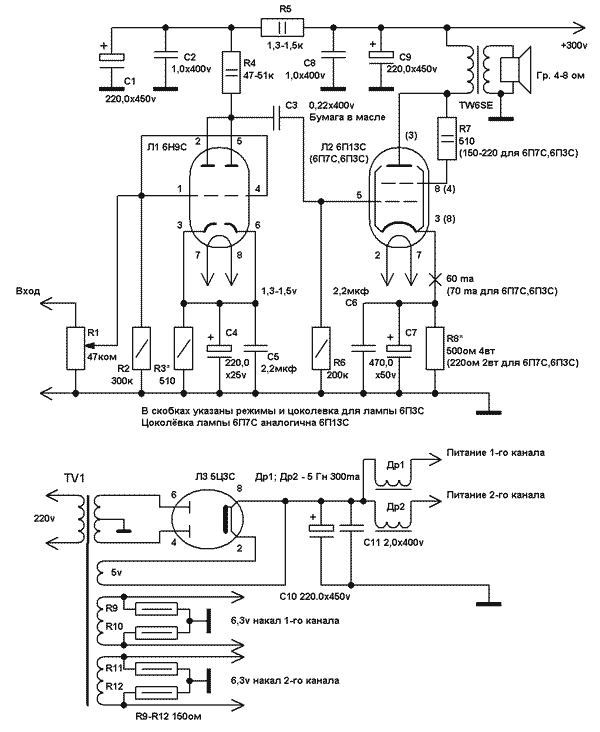

Конструкцию однотактного лампового усилителя на триодах предлагает Виталий Брусникин, г. Несмотря на простоту конструкции а во многом — благодаря ней , его звучание отличается хорошей музыкальностью. Усилитель может быть рекомендован для первого опыта интересующихся «ламповым» звуком, имеющим скромный бюджет. Собрав эту схему, вы будете потрясены звучанием любимых записей! Конструкция аппарата восходит к так называемой схеме Loftin-White — двухкаскадного усилителя с непосредственной связью. Отсутствие межкаскадного конденсатора или трансформатора положительно сказывается на линейности, широкополосности и фазовой характеристике усилителя. Не следует приступать к изготовлению данной конструкции, не имея опыта работы с высоковольтными электроцепями до В.
Источник Морган Джонс. Описание данного усилителя приведено в журнале Wireless World за г. Этот усилитель представляет , намного опередившего свое время. Входной каскад представляет стандартную схему на триоде одна половина лампы типа 6SN7 с общим катодом.
